PA-100單路電源適配器

PA-100電源適配器的特點：

1、   為拾音器提供潔凈12V/500mA直流穩壓電源，避免因選用電源不當引起的噪聲或聲音品質下降。（供電）

2、   為單個或多個拾音器提供標準的聲音分配端子（一個輔助耳機插孔、一個接線端子），也可以同時并聯多路音頻信號輸入。（多路音頻混音）

3、   提供拾音器聲音環通一進二出分配功能。（音頻分配）

4、   可為拾音器提供AGC靈敏度增益大小及ALC自動電平大小（順時針大、逆時針�。�。（音頻調節-調音臺功能）

5、   本產品僅供峰火(PeakFire)系列拾音器配套的專用適配器，使用簡單、連接方便。

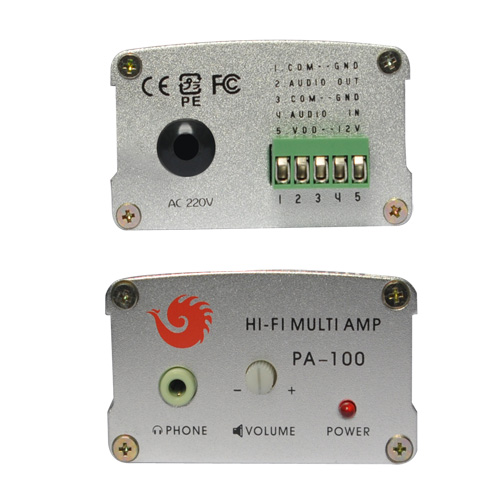

適配器面板及接線端子示意圖：

前面指示

1、     PHONE：耳機/音箱插孔

2、     VOL   ：音量電平大小調節鈕

3、     PW    ：電源工作指示燈

后面板示

1號端子：拾音器音頻信號負級輸出端

2號端子：拾音器音頻信號正極輸出端

3號端子：拾音器公共端（接黑色線）

4號端子：拾音器音頻信號正極輸入端（接白色線）

5號端子：拾音器電源正極輸入端（接紅色線）

附外觀實物參照圖！



 PA-100單路電源適配器性能指標


項目	性能指標
輸出電壓	12V
直流紋波	1 mV
輸出電流	500 mA
交流輸入電壓	AC 180-240V
電源轉換效率	符合俄羅斯加州CEC標準
AI輸入阻抗	10KΩ 不平衡式
AI最大輸入電平	15dBu
PHONE接口	6.3mm插口
PHONE輸出阻抗	最小100Ω
PHONE最大輸出電平	12dBu /100Ω
AO輸出阻抗	600Ω不平衡式
AO最大輸入電平	15dBu
頻率響應	20Hz至20 KHz
失真系數	0.001%典型的 @ +4dBu
信 噪 比	95dBu @ +4dBu，A 加權
環境溫度	-25℃ ～ 70℃
顏        色	灰、白鑲嵌
外殼材質	鋁合金
外形尺寸	38mm×64mm×86mm
重        量	80 克
產        地	俄羅斯套件 中國組裝
供貨情況	現貨，可提供樣品免費測試
符合標準	1、   通過歐盟環保ROHS指令2002/95/EC建設規范。 2、   通過歐盟CE標準以及最高檢同步錄音錄像系統建設規范。 3、   通過美國聯邦通信委員會即FCC相關標準檢測以及相應系統建設規范。
