監控拾音器的布線方法

　　監控拾音器的布線方法

　　1.監控拾音器的接線

　　市面上的監控拾音器一般都是三(四)線，四芯線拾音器：兩芯電源線，兩芯信號線。三芯線：一芯電源(正極)一芯音頻信號線(信號正極)一芯為公共地(電源與信號的負極)。以峰火PeakFire拾音器為例，此拾音器為三芯線，分別為紅線、黑線與白線。紅線代表電源的正極，黑線為公共地，白線為信號音頻線的正極。

　　2.監控拾音器的布線

　　監控拾音器布線時最好單獨走線，不要同交流電等強電使用同一纜槽，同時盡量遠離變壓器、燈具整流器等強電磁干擾設備。音頻線與電源線最好分開走線，避免電流干擾。推薦用RVVP2*0.5或者2*0.75，原則是距離越遠線徑盡量越粗。

　　3.監控拾音器的供電

　　監控拾音器的供電分為集中供電與前端供電兩種：

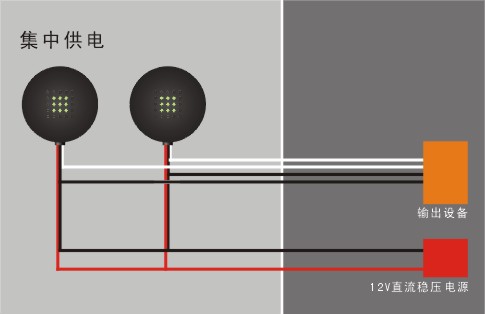

　　集中供電，布線如圖



　　需要注意，集中供電時，公共地不能只用一線輸出，否則將會串(混)音

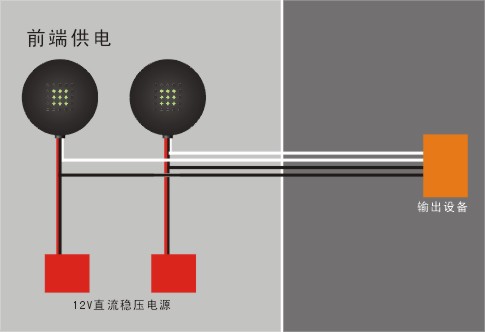

　　前端供電，布線如圖



　　注：PaekFire監控拾音器需用干凈的12V直流穩壓電源

　　4.監控拾音器的鏈接設備

　　拾音器直接連接的設備：隨聲聽耳機、有源音箱、音響功放、音視頻分配器、DVR硬盤錄像機、視頻服務器、調音臺、錄音機、聲卡或其他音頻設備的Line In 線性輸入端(嚴禁接麥克風接口)。
